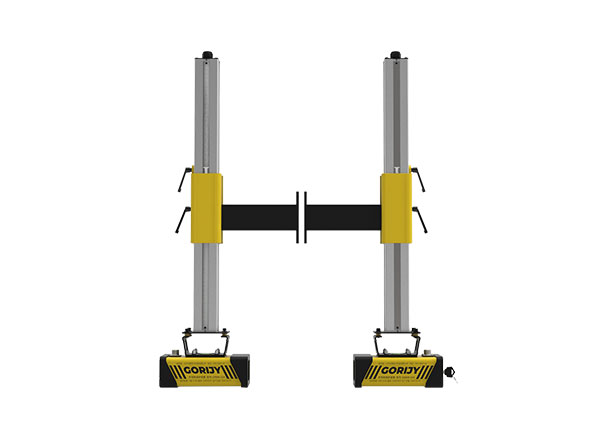

GRBM-C04 4點式折彎機保護裝置-山東戈瑞電子

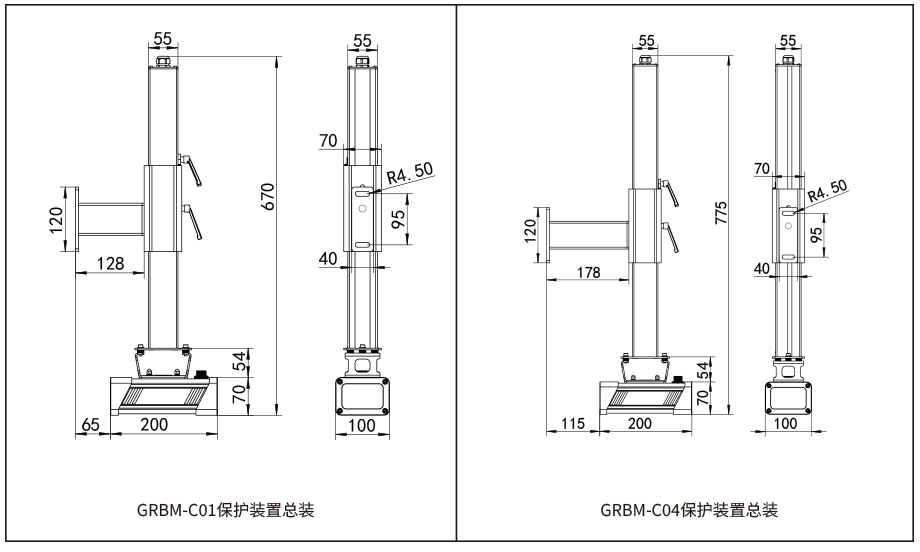

詳情參數規格尺寸安裝

GRBM型折彎機安全保護裝置是一種基于激光、專用于折彎機的電敏防護和控制裝置,為了保護操作者在接近折彎機上模模具區域的手指和手臂安全而設計開發的產品，折彎機的上下模之間由于存在相對運動從而構成危險區域，如果人體進入危險區域，GRBM型折彎機安全保護裝置檢測到遮擋物時，會使折彎機停止運動，從而達到保護人體的效果。

產品特點

?隨滑塊上下運動，可以在極其接近的地方為操作者提供全面保護

?采用激光光源，可檢測到小至5mm的物體，并允許震動偏差

?冗余設計，雙路輸出，安全可靠

?多種操作模式：“普通模式”、“折盒模式”和“抑制模式”，適應各種形狀零件加工

?允許模具快速閉合，生產效率最大化

?小型化，自帶標尺，調整方便快捷

功能介紹

GRBM-C04系列適合安裝于折彎機上模兩側，在折彎機上模刀尖位置形成保護區域工作模式：

1、普通模式:用于折彎機普通工件折彎。

2、折盒模式:用于折彎機盒狀工件折彎。

3、抑制模式:在此模式下折彎機安全保護裝置無效用，于折彎機更換模具測試及特殊工件使用。

產品組成

發射器、接收器、安裝支架、信號線纜

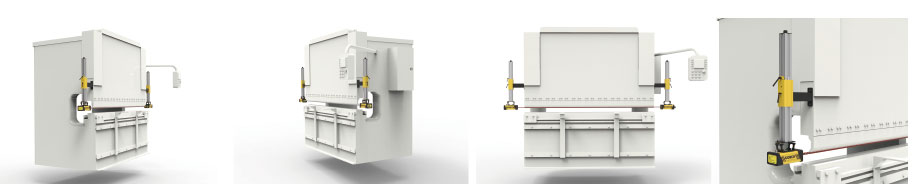

折彎機保護裝置應用案例

型號說明

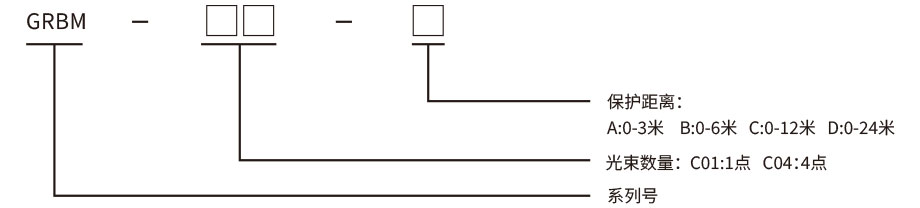

折彎機保護裝置型號

產品接線

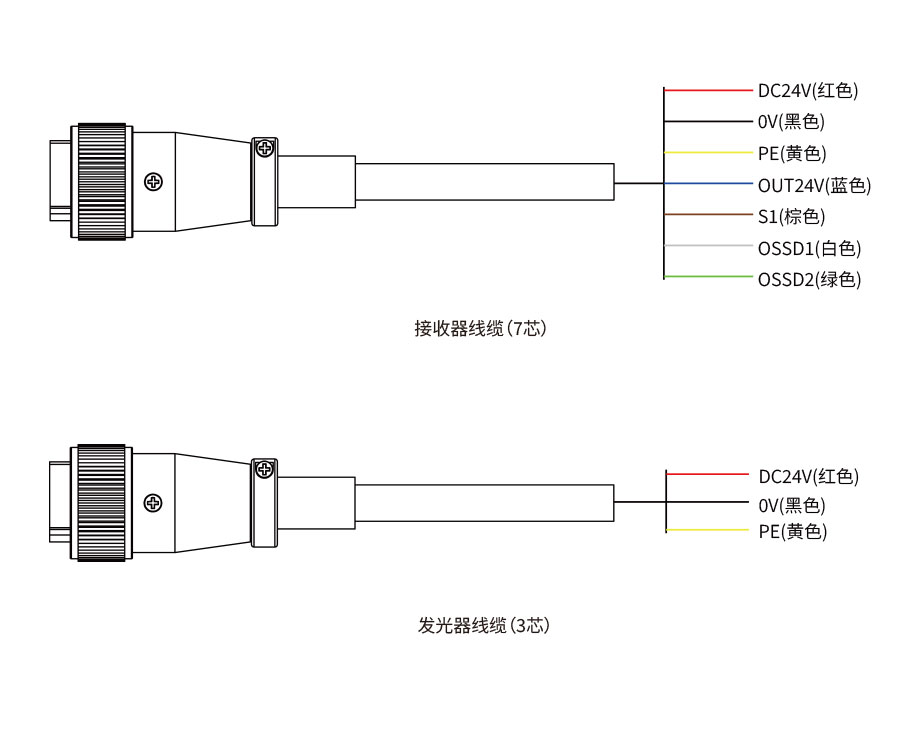

戈瑞折彎機保護裝置接線圖

產品系列	GRBM-C04
接收點數量	4點
安裝位置	折彎機上模
檢測精度	≥5mm
防護等級	IP65
保護距離	A:0-3m B:0-6m C:0-12m D:0-24m
激光光源	I類激光，635nm
發散角	≤1.5mrad
環境特征
環境溫度	工作	-10℃～55℃（無結霜及凝露）
	存儲	-40℃～70℃
環境濕度	工作	35%RH～85%RH
	存儲	35%RH～95%RH
抗光干擾	白熾燈：3000Lux；熒光燈：3000Lux
抗振性能	頻率：10～55Hz,振幅：0.35mm
電氣特征
工作電壓	DC24V±10%
整機功耗	≤8w
響應時間	≤18ms
輸出信號	雙路OSSD安全信號/安全繼電器信號
